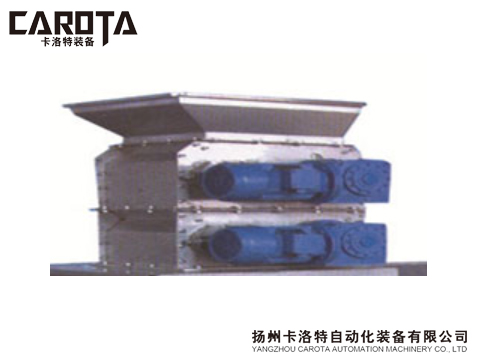

石榴破殼裝置

1.進料斗，本件安裝在設備的最上部，下邊與上破碎裝置連接， 是一個用不銹鋼板焊成的方形斗，它負責接受從提升機送來的經過分揀、清洗的鮮石榴，并將石榴送進上破碎裝置。
2.上破碎裝置，本件安裝在進料斗的下邊、下破碎裝置的上邊。本部件主要由切口刀、擠壓輥、減速機、傳動軸、齒輪、圍板、軸承、滑軌、彈簧等零件組成。安裝時減速機直聯帶動一個固定破碎輥轉動，通過對面的齒輪，帶動活動破碎輥轉動，活動破碎輥兩端的軸承在滑軌上可以滑動，通過彈簧將活動破碎輥固定在一個合適的位置。破碎輥齒頂部焊有切口刀，進入破碎裝置的鮮石榴在經過破碎輥時被切口刀切開，破碎輥同時將鮮石榴擠開，并落入下破碎裝置。如進料較多時，活動破碎輥會自動向后移動，而不會損壞機器。兩破碎輥之間的最小距離為20毫米。
3.下破碎裝置，本件安裝在上破碎裝置的下邊、分離裝置的上邊。本部件主要由橡膠擠壓輥、減速機、傳動軸、齒輪、圍板、軸承、滑軌、彈簧等零件組成。安裝時減速機直聯帶動一個固定破碎輥轉動，通過對面的齒輪，帶動活動破碎輥轉動，活動破碎輥兩端的軸承在滑軌上可以滑動，通過彈簧將活動破碎輥固定在一個合適的位置。從上破碎裝置下來的經過第一次破碎的石榴經過下破碎裝置進行進一步的擠壓，使石榴籽更容易從皮上脫落，下破碎輥之間的最小距離為10毫米。
